OKM GeoSeeker Mini

Geoseeker OKM markasının  boşluk , maden ve özellikle su bulmak için özel olarak üretmiş olduğu bir zemin tarayıcıdır. 100 metre derinliğe kadar toprak taraması yapabilir .Yeraltı su kaynaklarını  3 boyutlu olarak tespit edip aynı zamanda bu kaynakların rezervleri hakkında detaylı bilgi vermektedir.

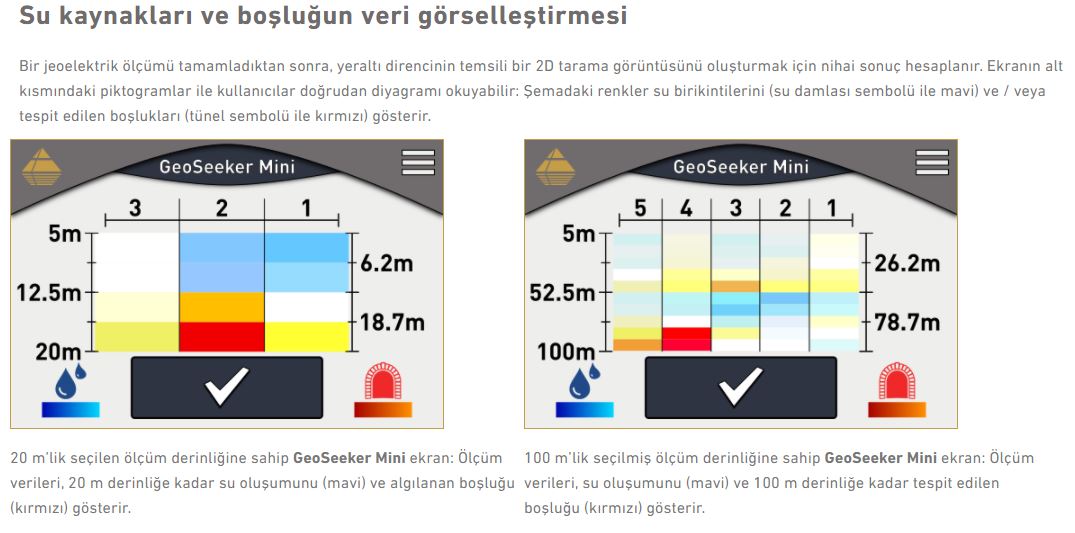

Jeoelektrik Su ve Boşluk Dedektörü: 100 m derinliğe kadar toprak direncini belirler ve ölçülen değerleri 2D olarak görselleştirir.

Derinlik: Kullanıcılar 100 metreye kadar su buldular.

Kullanım Örnekleri: Su algılama, boşluk algılama, jeoteknik mühendislik

Çalışma Modları: Jeoelektrik tarama

Algılanabilir Nesneler: Su birikintileri, su taşıyan çakıllar, oyuklar

100 metre (328 ft) Derinliğe Kadar Su Dedektörü ve Boşluk Dedektörü

GeoSeeker gibi, GeoSeeker Mini de Schlumberger’e dayalı bir jeoelektrik ölçüm prosedürü kullanır. Yeraltı boşluklarını tespit etmek için de kullanılabilen su detektörü, toprak direncini belirler. Yerin bu görünür direncine bağlı olarak, dedektör tatlı su, içme suyu, su taşıyan çakıl ve yeraltı suyu seviyesi gibi yer altı su kaynaklarını tespit edebilir.

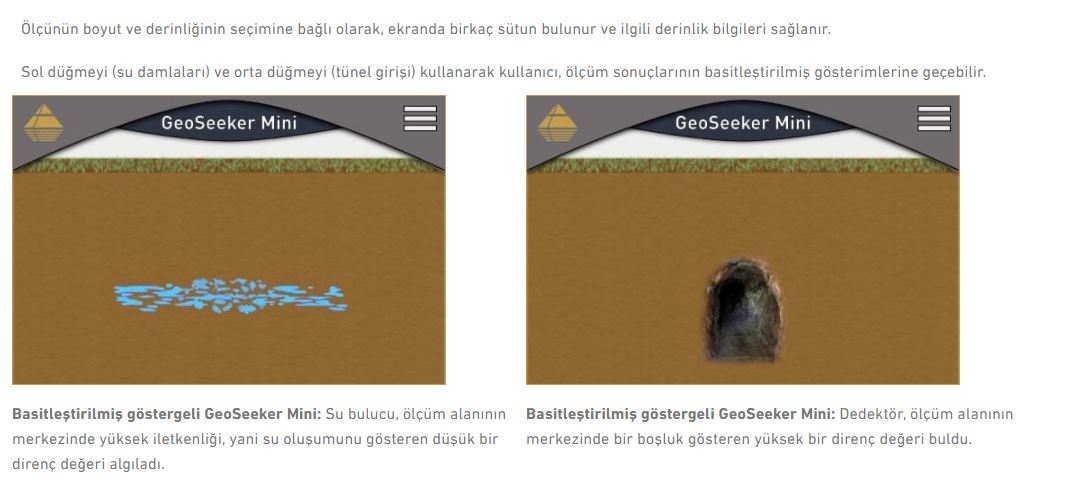

Adım adım talimatların gerçekleştirilmesi ve basit görüntüler ve piktogramlarla sonuçlanması sayesinde GeoSeeker Mini dilden bağımsızdır. Bu, su dedektörünün dünyanın her yerindeki deneyimsiz kullanıcılar tarafından kullanılabileceği anlamına gelir – hangi dili konuşurlarsa konuşsunlar.

GeoSeeker Mini ile Jeoelektrik Uygulamalar

Jeoelektrik dedektör OKM GeoSeeker Mini, yer altı su kaynaklarını ve gizli boşlukları tespit etmek için kullanılabilir. Her iki yapı da kendine özgü elektriksel direnç özellikleri nedeniyle yerleştirilebilir.

Su Tespiti

Yeraltı su kaynakları iyi bir elektrik iletkenliğine sahiptir ve direncinin ölçülmesi düşük görünür direnç değerlerine neden olacaktır. Su algılama yeteneği aşağıdakiler için çok yararlıdır:

• Su arayanlar, su bulucular
• Kuyu inşaatçıları, sondaj şirketleri
• Tarım, meyve yetiştiriciliği
• Madencilik, inşaat müteahhitleri
• Tespit edilebilen yer altı su birikintileri
• Yeraltı suyu seviyesi
• Tatlı su, içme suyu
• Yeraltı su yolu, su damarları
• Yeraltı suları, nehrin suları
• Boşluk algılama

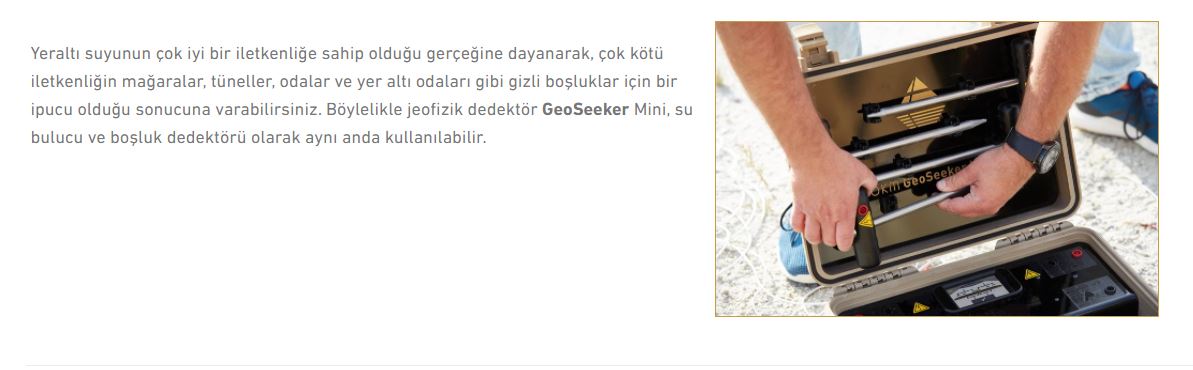

Gizli boşluklar ve içi boş alanlar, oldukça zayıf bir elektrik iletkenliğine sahiptir ve direncinin ölçülmesi, yüksek görünür direnç değerleri ile sonuçlanacaktır. Boşluk algılama özelliği aşağıdakiler için yararlıdır:

• Arkeologlar, tarihçiler
• Hazine Avcıları
• Jeoteknik Mühendislik
• Askeri hizmetler
• Inşaat müteahhitleri
• Algılanabilir yüzey altı boşluklar
• Mağaralar, tüneller
• Tüneller ve iniş delikleri
• Odalar, mezarlar ve türbeler
• Sığınaklar, mahzenler, bodrumlar, odalar

OKM GeoSeeker Mini TEKNİK ÖZELLİKLERİ :

Kontrol Ünitesi

Boyutlar (Y x G x D): 410 x 340 x 180 mm

Ağırlık: yaklaşık 4.5 kg

Giriş voltajı (maks.): 11 – 13 V DC / 30 W

Ekran: 3,5 ”Dirençli dokunuş, 480 x 320 Piksel

Ekran CPU: Cortex M3, 32 MHz, 128 KB RAM

Veri belleği: 4 GB

Aynı oran: 4096 Hz (512 değerin 64 katı yüksek hızda örnekleme)

Çalışma süresi: yakl. 6 – 8 h

CPU: 80 MHz Cortex M3

ADC: 16 bit

Etkili Menzil: (diferansiyel) –1400 to +1400 mV

Tarama Noktası Başına Ölçüm Süresi: min. 16 s

Çıktı: 320 V / 0.4 A

Giriş Direnci (statik): yakl. 12 MΩ

Güç Kablosu Tamburları (Ø 290 mm)

Boyutlar (Y x G x D): 360 x 290 x 200 mm

Ağırlık: 3.6 kg

Kablo uzunluğu: 100 m

İşaretçiler: 10

Elektrotlar

Boyutlar (Y x G x D): 270 x 120 x 35 mm

Ağırlık: 0.4 kg

Gerilim Kablosu

Kablo uzunluğu: 10 m

İşaretçiler: 10
